Описание: приставка является простым овердрайвом, в отличие от болванк-заготовок TS-9, Dod250 и т.д., имеет готовое звучание, не требующее кромсания эквалайзером, простую конструкцию.Предназначена для встраивания в корпус гитарки.

    Звук: степень искажений средняя, АЧХ - обрез верхов и низов, подъём середины, относительно плотный, без песка, певучий, слегка (именно слегка) глуховат, пародия под лямпу. Шумы в разумных пределах.

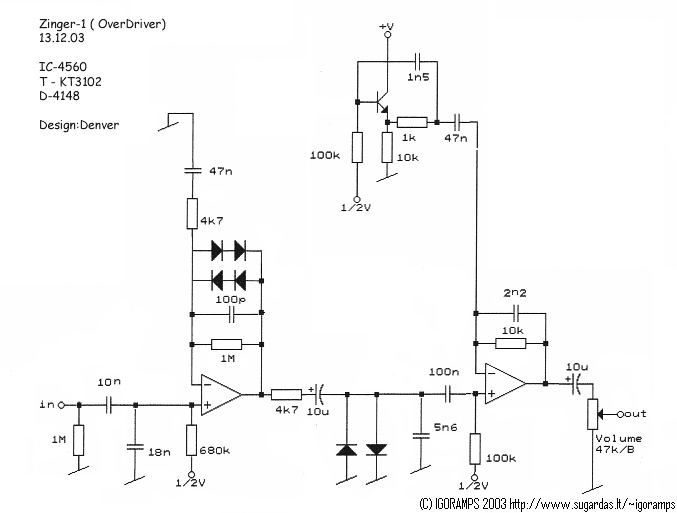

    Состоит из двух частей - непосредственно "исказительного" узла и среднечастотного фильтра. "Исказитель" не имеет каких-либо оригинальных решений( впрочем как и вся примочка). Пусть количество диодов Вас не пугает, металла не будет. Фильтр взят из примочек типа Boss Mt-2 , частота подъёма - где-то 2.5-3 Кгц.

    Детали: МикроХема - 4560, само собой можно и другие подобные. Транзистор КТ3102. Диоды - 4148 (родные аналоги - КД521, КД522).

    Управление: в оригинале я оставил только регулятор громкости.

    Доработка и подстройка "под себя":
    1. Резистор в ООс "исказителя" можно заменить на переменник и управлять степенью искажений, хотя я считаю что это ни к чему, эт же не ультраметаллическая приставка.
    2. Верхи. Варьируя номиналами кондёров 18н, 5н6 и 2н2 (оос), можно добиться нужной степени насыщенности верхних гармоник (во завернул! - прим.ред.).
    3. В фильтре можно сузить или расширить и\или сдвинуть частоту подъёма изменяя кондёры 1н5 и 47н. Для примера см. схемы Boss GE-7, и подобные.
    4. Фильтр лекго превращается в екуалайзер путем добавления переменника (15-50К) . Крайние выводы - м\у входами средний подрубается к 47н. Теперь можно вырезать середину. При оригинальных номиналах фильтра нецелесообразно, т.к. остается лёгкое зуззание-бубнение.

Звуковой сэмпл (628кб)

Денис - молодец! Респект!
