ПРЕДИСТОРИЯ

     Идея активной гитарной электроники или датчиков не нова. Существует огромное количество различных схем, вариантов подключения и т.п. Еще больше мнений по поводу хорошо ли это или плохо для звука. Одни гитаристы предпочитают "пассив" и чисто ламповый таркт, чтобы "не убивать звук". Другие хотят избавиться от зависимости от шнуров, входного сопротивления преампа/примочки, фона.. да и просто хочется сигнал "помощнее". Мне кроме всего этого еще и хочется пользоваться процессором, но чтобы драйв был внешний. А еще надоело таскать с собой лишние примочки.. ;)

     Кроме того, сейчас достаточно много неплохих процессоров, но в них лучше втыкаться со "старым добрым аналоговым" драйвом.

     В общем "ламповый" звук получить хочется, но еще больше охота сделать что-то небольшое, удобное, легко таскаемое, простое в эксплуатации и вместе с тем хорошо звучащее :) Нехилое такое желание! Но мы легких путей не ищем, вот и взялся я за сей проект.

     Сразу хочу огорчить любителей трэша и тп. -- эта примочка не для вас, хотя если использовать еще одну примочку, то можно получить весьма экстремальное звучание.
Также можно сразу без "грелок" втыкаться в ламповый усил -- тоже хорошо получается :)

Итак исходные данные:

1. Гитара "Шамрай", похожа немного на http://www.ibanez.ru/gear_el_guitar/index.php?js1000btb
только без Флойда (моя просьба) и голова Шамраевская ;)
2 датчика (Чернышев Neck -- Alnico, Bridge -- Ceramic), со сплитом (отключение половинок), 2 ручки (громкость, тембр), стандартный "Гибсоновский" переключатель для датчиков.
2. Еще один микропереключатель на 3 положения. (изначально задумывался для других целей)

     После долгих раздумий решил сделать встроенный преамп на ПТ, т.к. их звук более всего напоминает "ламповый". Желание было сделать именно "преамп", а не просто активную
электронику. Т.к. эта гитара используется в основном для репетиций, а также выступлений, то получается очень удобно -- достал гитару, воткнулся в усил -- и играй! :) один шнур И ВСЕ! :)

В преампе я решил предусмотреть 3 режима:

"Clean" -- тут понятно "чистый" звук, но при максимальной громкости все же немного "драйвит". При этом я не старался добиться максимальной "верности" передачи, а делал так, чтобы было похоже на чистый канал усилителя.

"Drive" -- здесь искажения от легких до весьма сильных, можно даже "мясо" (только не металл) рубить ;)

"Dist(B.May)" -- еще более сильные искажения с подъемом "середины" в первом каскаде (как у Мэя в его Treble Booster), поэтому звук становится более жесткий, но при этом не теряет отчетливости. Здесь даже можно попробовать и Метал, но нужен еще эквалайзер. Кроме того, ручка громкости выполняет 2 задачи -- это и Драйв и Громкость. Т.е. просто когда укручиваешь ручку против часовой стрелки до конца -- получается драйв уходит совсем и остается только "громкость". Я решил оставить такой режим для большей универсальности.

     Дальше. Я не слишком люблю "Экстремальную" музыку, и кроме того, я считаю, что там как раз проще сделать довольно хорошо звучащий Дисторшн. Для меня основная задача была сделать качественный звук на небольшоом перегрузе, чтобы там не было "песка" и другой грязи.

     В результате долгих экспериментов в симе и еще более долгих на макетке (ох как она меня выручала! :) родилась сия схема, которую я предоставляю вашему вниманию. Я решил назвать ЭТО Alt Guitar Amp (AGA)

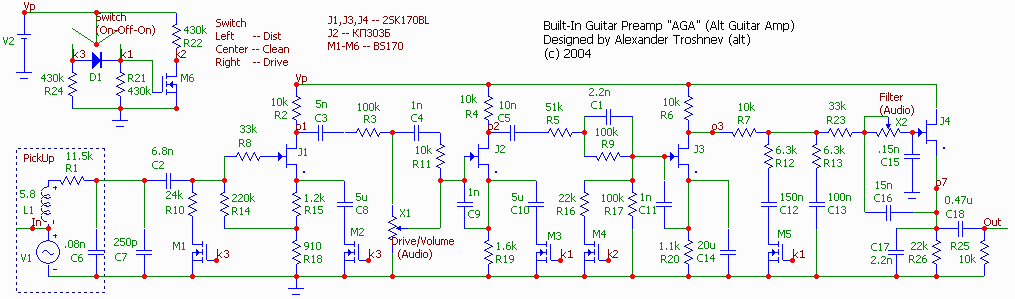

СХЕМА

     Вот, собвстенно, и все. Много дополнительных транзисторов добавлено из-за того, что хотелось схему сделать более универсальной, что и и получилось :)

КОНСТРУКЦИЯ

     Все это было собрано просто на ммакетной платке, вместо дорожек -- проводки, еще я для удобства сделал разъемчики как в компьютере (у нас продаются такие), так что легко подсоединять/отсоединять. В гитару это все вместе с батарейкой вошло довольно легко, вместе с поролоновыми прокладками. Гнездо использовал с 3мя контактами, чтобы батарейка подсоединялась при вставке джека (замыкается земля). Внутри гитара заэкранирована фольгой, землю старался развести правильно. Могу отметить, что сейчас моя гитара почти воообще не фонит даже при максимальном драйве на синглах, а у нашего соло-гитариста датчики EMG -- а фона прилично! Да, конденсаторы использовал керамические (других под рукой не было
:), и электролиты (большие номиналы). Не могу сказать что микрофонит, но буду следить :)

Итак, заканчиваем эту мутотень и переходим к самому интересному:

СЭМПЛЫ

Все сэмплы были записаны следующим образом:

Гитара -- встроенный преамп AGA -- компьютер.
Звуковая карточка M-Audio Audiophile 2496

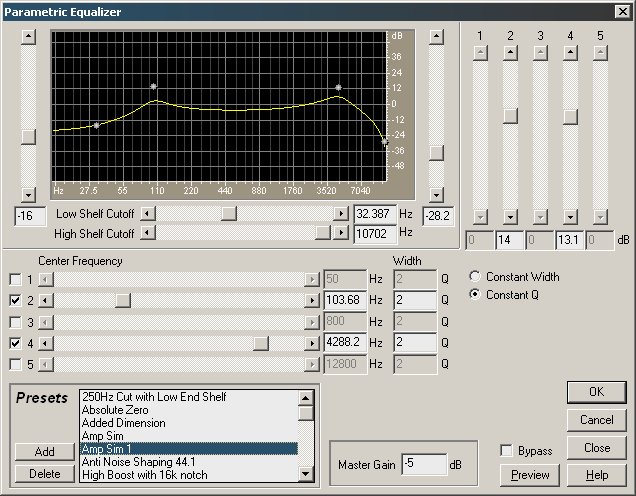

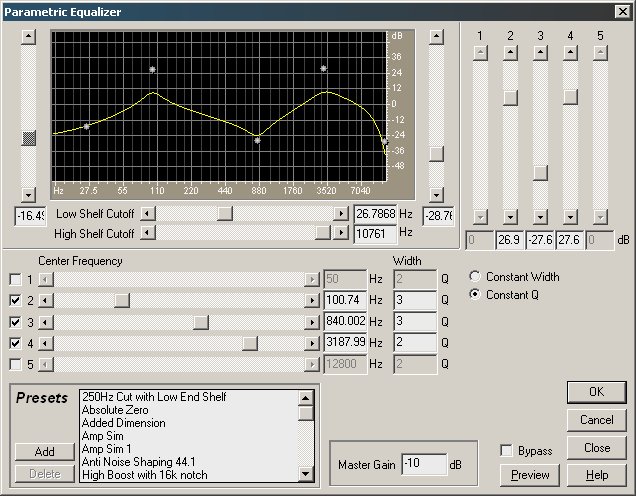

Все записывалось в режиме Моно 22.1кГц, затем в программе Cool Edit 2.1 эквалайзером делалось подобие спикерсима, вид АЧХ и параметры выдно на картинке. Для одного семпла я сделал другой "сим", для более экстремального звука, это видно на другой картинке. Затем запаковывалось lame395 с параметрами "-b 64 -k -h"

Сами семплы:

AGA_Dist(May)SS.mp3
One Vision. Queen.
Бриджевый хамбакер, драйв на максимум, тембр почти.

AGA_Drive(Licks)SS.mp3
Просто пара "фишек" на нековом и бриджевом синглах поочередно.

AGA_Drive(Riff)SS.mp3
Man On The Silver Mountain. Rainbow.
Нековый сингл (сплит хамбакер), легкий драйв, тембр почти максимум.

РЕКОМЕНДАЦИИ

Рекомендации для тех, кто захочет повторить.

     Если хотите из этой хрени сделать просто примочку, можно слишком не заморачиваться с переключателями. Выбирайте, что вам больше понравится.
Если не будет транзисторов 2SK170BL, то придется попотеть, т.к. замену им найти трудновато будет.. Усиление у них большое весьма.
     В схеме очень много можно рулить и подстраивать, что будет сказываться на звук. Я не могу сказать, что нашел абсолютный оптимум, есть еще простор для экспериментов, но я решил, что пора заканчивать, а то бы вы этот проект вообще не увидели :)
     И еще. Честно скажу, что схему придумывал не для того, чтобы ее легко было повторить, а просто "для себя", поэтому с одной стороны не думайте, что если сделаете все точь в точь -- будет также звучать, а с другой -- не стесняйтесь экспериментировать и спрашивать :)

-----------------------
Best regards,
altsib
altros(собака)sibmail.ru
