Собирал я когда-то 18-ти ваттный усилок по схеме Marshall. Вот по этой схемке.

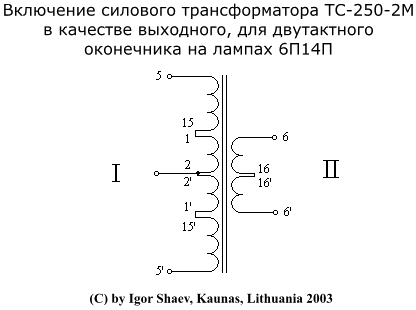

Трансформатора выходного у меня не было, поэтому, было решено использовать ТС-250-2М в качестве выходного.
Естественно, ламповые проффесионалы будут меня громко ругать за такие дела! Но тот, у кого нет возможности/лень/нет денег намотать-купить нормальный выходной транс - может попробовать ТС-250-2М. Его вполне реально достать.
Главное, что не нужно ничего переделывать, только соединить соответствующие обмотки проводочками!
Небольшой моментик - при подключении динамика, номиналом 4 Ома, на первичной обмотке получается 9000 Ом приведенки, а надо бы 8000, но, это не сильно страшно!
К сожалению, я не измерил выходную мощность тогда... Но усилок орал так, что стекла дрожали! То есть, для дома - за глаза. Это я говорю к тому, что возможно, ввиду несогласвания сопротивлений, мощность не достигала 18Вт, но, поверьте, для дома вам хватит!
|
