Описание: приставка является простым овердрайвом, в
отличие от болванк-заготовок TS-9, Dod250 и т.д., имеет готовое звучание,
не требующее кромсания эквалайзером, простую конструкцию.Предназначена
для встраивания в корпус гитарки.
Звук: степень
искажений средняя, АЧХ - обрез верхов и низов, подъём середины, относительно
плотный, без песка, певучий, слегка (именно слегка) глуховат, пародия
под лямпу. Шумы в разумных пределах.

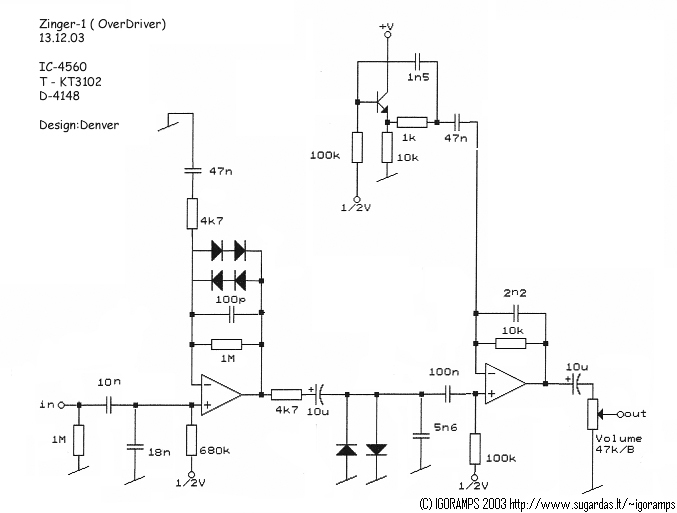

Состоит
из двух частей - непосредственно "исказительного" узла и среднечастотного
фильтра. "Исказитель" не имеет каких-либо оригинальных решений( впрочем
как и вся примочка). Пусть количество диодов Вас не пугает, металла не
будет. Фильтр взят из примочек типа Boss Mt-2 , частота подъёма - где-то
2.5-3 Кгц.
Детали:
МикроХема - 4560, само собой можно и другие подобные. Транзистор КТ3102.
Диоды - 4148 (родные аналоги - КД521, КД522).
Управление: в
оригинале я оставил только регулятор громкости.
Доработка
и подстройка "под себя":
1.
Резистор в ООс "исказителя" можно заменить на переменник и управлять степенью
искажений, хотя я считаю что это ни к чему, эт же не ультраметаллическая
приставка.
2.
Верхи. Варьируя номиналами кондёров 18н, 5н6 и 2н2 (оос), можно добиться
нужной степени насыщенности верхних гармоник (во завернул! - прим.ред.).
3.
В фильтре можно сузить или расширить и\или сдвинуть частоту подъёма изменяя
кондёры 1н5 и 47н. Для примера см. схемы Boss GE-7, и подобные.
4.
Фильтр лекго превращается в екуалайзер путем добавления переменника (15-50К)
. Крайние выводы - м\у входами средний подрубается к 47н. Теперь можно
вырезать середину. При оригинальных номиналах фильтра нецелесообразно,
т.к. остается лёгкое зуззание-бубнение.
Звуковой сэмпл (628кб)
Сэмпл
- линия. Гитарка через примочку прямо в комп, записывал CoolEdit-ом, обработка
- только спикерсимулятор по рецепту тов. Евгения из последней статьи по
записи гитары в линию: горб в районе 3 КГц и срез постле 5 Кгц.
(C) Куничев Денис (ака DENVER)
А
вот и платки подоспели!!! Денис
- молодец! Респект!
|
