"Секрет" звучания гитар группы Metallica!
Автор статьи: Немчинов А.В.


     Я думаю, не много найдется людей, не знакомых с творчеством этой популярнейшей американской команды. Многие гитаристы, по крайней мере я и все мои знакомые музыканты начала 90-х, играли если не композиции, то фразы и риффы из песен - это как будь здоров! А так как я собирал примочки для электрогитар, естественно, у меня возникло желание воспроизвести звучание инструментов группы, особенно гитары Хедтвилда (-:

     Однако здесь меня ждало огромное разочарование. Если тембр и оттенки звучания еще как-то поддавались имитации, то "всхлипы" в низкочастотной части спектра на альбомах 86-88гг ( а именно этот звук мне и был нужен ) никак не хотели "проявляться". Нажив себе головную боль, я в течении нескольких лет безрезультатно собирал и опробывал множество разных схем ( причем далеко не простых ), но добиться желаемого эффекта так и не смог, пока…

     Как известно, все гениальное просто, а все интересные идеи приходят в голову совершенно случайно. Так произошло и в моем случае. Собирая ( попивая пиво ) однажды выходной ламповый буфер для одной при-мочки, я ошибся ( естественно!) в номинале анодного резистора. Подав питание на схему и прогрев лампу минут 10, сбацал несколько аккордов - результат был отвратительный: после каждого аккорда отчетливо тя-нулся "шлейф" самовозбуждения. Бросив сгоряча это дело, я отправился на свежий воздух перекурить. А в это время мой кореш взялся за инструмент и давай наяривать риффы Metallica. Боже мой - вот ОНО! Даль-ше последовали непечатные выражения восторга. Немного поостыв и вооружившись осциллографом ( куда уж без него!), принимаюсь за измерения.

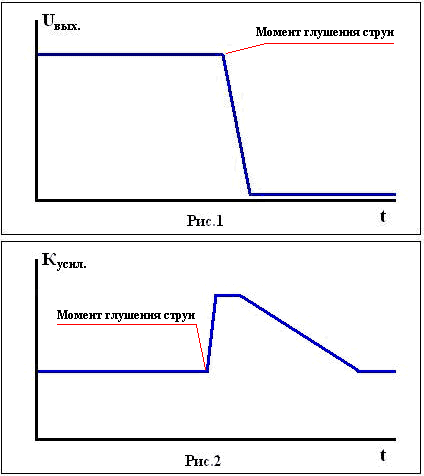

     И измерения выявляют следующую картину: после глушения струн рукой происходит резкий всплеск уси-ления ( в несколько раз ), причем именно на основной частоте терции. Длительность всплеска - доли секун-ды. Сказанное поясняют следующие графики:





     Именно это явление и лежит в основе появления низкочастотных "всхлипов" при игре на гитаре, а ведь эти самые "всхлипы" и рождают знаменитый саунд Metallica периода 86-88 гг.

     Теперь немного о практической схеме лампового буферного каскада. Так как первоначально схема была не слишком простой, пришлось поработать над тем, чтобы переработать ее для напряжения питания12В.Вот что получилось в итоге:


     Как видно на рисунке, первый триод лампы включен по схеме с небольшим переусилением,
второй - дио-дом с "плывущей" рабочей точкой в зависимости от амплитуды сигнала на первом триоде.

     Следует обратить внимание, что лампа 6Н2П-ЕВ ведет себя весьма коварно при напряжении питания 12В. Поэтому при налаживании может потребоваться подбор не только резистора 68К, но и других резисторов для получения желаемого эффекта.

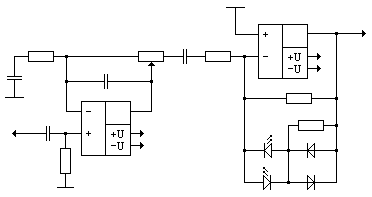

     Теперь в общих чертах расскажу собственно о самой схеме дисторшна а-ля Metallica. Входной каскад желательно построить на двух формантных фильтрах, включенных параллельно. Частоты настройки фильтров подбираются при налаживании, однако следует иметь в виду, что частота одного из них должна лежать в области высоких, а частота второго - в относительно низкочастотной области спектра. Кроме того, желательно ввести ОУ фильтров в режим ограничения по питанию, так как в этом случае резко падает уровень помех и наводок и снижается порог самовозбуждения. Следом за фильтрами включают обычный диодный ограни-читель, который выполнен по широко известной типовой схеме:



     После ограничительного каскада желательно включить пассивный фильтр, подобный примененному в Юрином SuperHardRockin"TubePreamp. Такой фильтр как нельзя лучше подходит для выделения спецефичной "гнусавости" гитары. Затем следует ламповый буферный каскад, а за ним - эквалайзер с не менее чем шестью полосами регулировки. Вот собственно и все. Желаю всем удачи!

Антон Немчинов
